1、主題內容與適用范圍

GB 12085.5-89本標準規定了綜合低溫與低氣壓試驗的試驗條件、條件試驗、試驗程序及環境試驗標記。本標準適用于在高山地區或飛機儀表盤上或導彈上使用的光學儀器、裝有光學零部件的儀器和光學零部件。

2、試驗目的

  研究試樣的光學、熱學、力學、化學和電學等特性受到低溫與低氣壓影響的變化程度，其次是測

定水的冷凝和凍結對儀器戎零部件的附加影響。

3、引用標準

GB12085.1 光學和光學儀器環境試驗方法術語、試驗范圍

4、試驗條件

4.1試驗箱(室)必須是空氣流通的低氣壓箱(窒)或是高空模擬試驗箱(窒)，它可以是低溫、低氣壓的綜合試驗箱(窒)，也叮將低氣壓箱放在低溫室中。試驗箱(室)的大小反試樣安放的位置，應能保證所有試樣都處于均勻的環境條件下。

4.2 在試驗箱(室)內，試樣需先達到規定的試驗溫度，然后再把箱內壓為降到有關標準的規定值。

4.3 按條件試驗方法51 (見5.2 條)進行試驗時，在升壓期間，可用高純氮氣或對試樣輻射加熱方法，避免試樣上產生結霜和凝露。

4.4 試驗箱(室)內的溫度和氣壓的變化應緩慢進行，以免引起試樣的損壞。

4.5 試樣的各個部分部達到試驗箱(窒)強度:!: 3 'C 之內和氣壓達到規定值時暴露周期開始。散熱試樣應冷卻到試驗溫度，在溫度穩定的試驗箱(室〉中試樣的溫度變化在1 h 內不大于:!: 1 'C時，開始降低氣壓。在降壓過程中，允許試樣自身發熱，直到試驗壓力達到規定值時作為暴露時間開始。暴露結束后壓力和溫度的升高同時開始，箱〈室)內空氣和試樣的溫度都應測量。溫度傳感器在試樣上的位置應在有關標準中規定，用來測量箱(窒)內空氣iffi\度的溫度傳感器的位置應在試驗報告中說明。

4.6按條件試驗方法50進行試驗后，試樣在壓力升高過程中產生結霜和凝露的方法應在有關標準中規定，在上述方法中選用

a.在低氣壓條件下凝露的形成

在溫度為20--10'C 范圍內和氣壓為4X10Pa以上的低氣壓范圍內，在加熱過程中將水蒸氣注入試驗箱(室)內.

b. 在標準環境壓力條件下凝露的形成:在加熱期間，試驗室內的壓力調到標準的環境壓力，而溫度仍保持在20--10C之間，由于低溫使水分凝結在試樣土。

5、條件試驗

5.1 條件試驗方法50: 包括霜和露的綜合低溫與低氣壓.

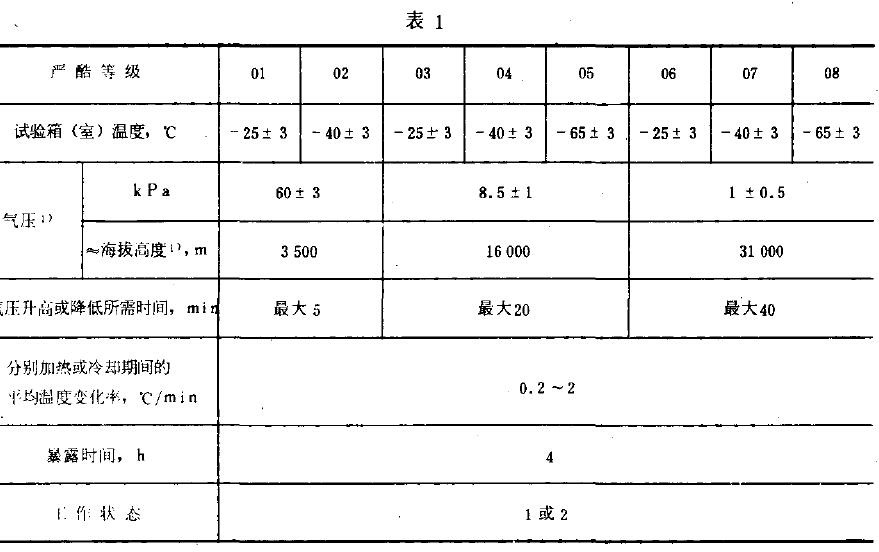

條件試驗方法50包括霜和露的綜合低溫與低氣壓的嚴酷等級按表1 。

5.2 條件試驗方法51: 不包括霜和露的綜合低溫與低氣壓

條件試驗方法51 不包主E霜和露的綜合低溫與低氣壓的嚴酷等級按表1 中01 、02 、03 、04 、06 、07的規定。

6、試驗程序條件試驗方法50的試驗程序參見附錄A (參考件〉。

7、環境試驗標記

  選用本標準中的條件試驗方法51 不包括霜和露的綜合低溫與低氣壓、嚴酷等級01 、工作狀態

1的利、記為Gb12085.5-51-01

8、有關標準應包括的內容

a. 環境試驗標記，

b.試樣數量，

c.條件試撿方法50結構的起始時間和產生方法，

d.溫度傳感器在試樣上的位置,

e.預處理；

f.初始檢測的內容和范圍；

g.工作狀態2工作周期的確定,

h.工作狀態2中間檢測的內容和范圍，

i.恢復，

j.最后檢測的內容和范圍，

k.評價判據，

1.試驗報告的內容和范圍。
